Vous avez un appareil qui ne marche plus ? On vous a dit de vérifier le tableau électrique et que le problème vient peut-être d’un fusible ? Vous vous demandez à quoi sert ce petit composant ?
Cet article vous explique son rôle de manière simple. Un fusible sert à protéger vos appareils et votre installation électrique contre les dangers liés au courant. C’est une pièce de sécurité essentielle pour éviter les pannes graves et les incendies.
Le Rôle Principal d’un Fusible : Protéger Contre les Dangers Électriques
La fonction principale d’un fusible est de servir de gardien pour un circuit électrique. Il le protège contre deux problèmes majeurs qui peuvent causer des dégâts importants : les surcharges et les courts-circuits.
Imaginez le fusible comme un maillon faible volontairement placé dans une chaîne. Si la tension devient trop forte, ce maillon casse pour protéger tout le reste. C’est exactement ce que fait un fusible : il se sacrifie pour couper le courant avant qu’il n’endommage vos équipements ou ne provoque un incendie.
- La surcharge électrique : C’est ce qui arrive quand vous branchez trop d’appareils puissants sur une même prise ou un même circuit. Le courant demandé dépasse la capacité des câbles. Le fusible détecte cette anomalie et coupe l’alimentation pour empêcher les fils de surchauffer.
- Le court-circuit : C’est un incident plus grave. Il se produit quand deux fils électriques entrent en contact direct. Le courant augmente alors de façon brutale et très dangereuse. Le fusible réagit instantanément en fondant pour couper le circuit et éviter un départ de feu.
En résumé, le fusible protège à la fois vos biens matériels (télévision, ordinateur, frigo) et votre sécurité. Sans lui, une simple panne pourrait se transformer en catastrophe.
Comment Fonctionne un Fusible ? Le Principe de l’Effet Joule
Le fonctionnement d’un fusible est basé sur un principe physique simple : l’effet Joule. Quand un courant électrique passe dans un conducteur, comme un fil, il produit de la chaleur. Plus le courant est fort, plus la chaleur est intense.

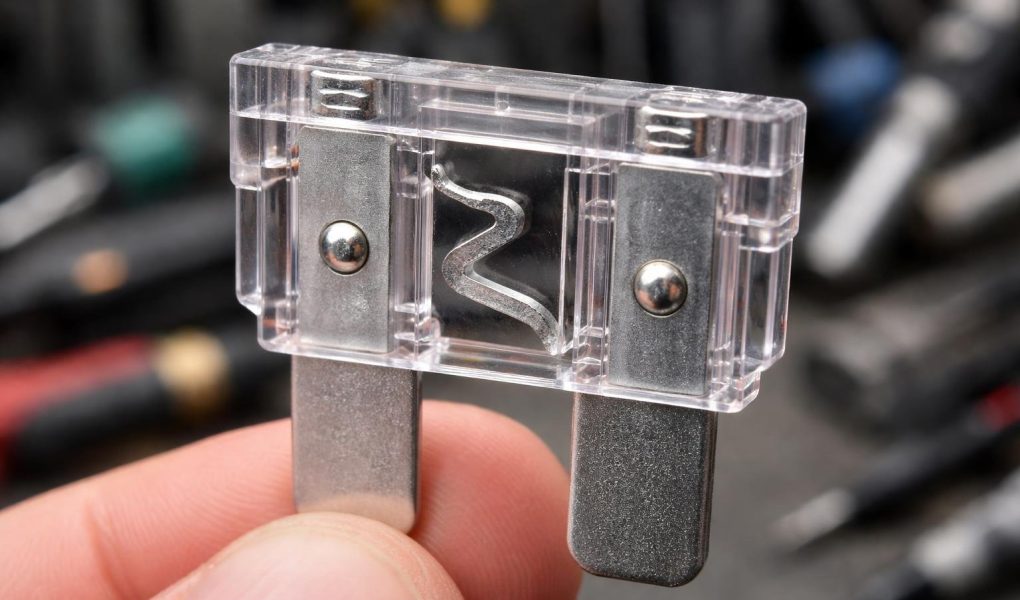

Au cœur d’un fusible se trouve un filament métallique très fin, souvent en étain ou en plomb. Ce fil est calibré pour supporter une quantité précise de courant, appelée son calibre (par exemple, 10 Ampères, 16A, 32A). Tant que le courant reste sous cette valeur, tout va bien.
Mais si une surcharge ou un court-circuit se produit, le courant dépasse la limite. Le filament chauffe alors très vite, atteint sa température de fusion, et fond pour ouvrir le circuit. En se cassant, il arrête net le passage du courant. C’est pour cette raison qu’on dit qu’un fusible « grille » ou « saute ». C’est un dispositif à usage unique : une fois qu’il a rempli son rôle, il doit être remplacé.
Les Différents Types de Fusibles et Leurs Usages
Il n’existe pas un seul type de fusible, mais plusieurs, chacun adapté à un usage spécifique. Le choix dépend de ce que vous voulez protéger. Les plus courants dans les installations domestiques ou industrielles sont les fusibles à cartouche.
Chaque type de fusible est conçu pour réagir différemment à une surintensité. Certains sont très rapides, d’autres sont temporisés pour supporter un pic de courant normal, comme au démarrage d’un moteur. Voici un tableau pour y voir plus clair.
| Type de Fusible | Caractéristiques Principales | Usages Typiques |
|---|---|---|
| gG (Usage général) | Protège contre les surcharges et les courts-circuits. C’est le type le plus courant. | Installations domestiques, éclairage, prises de courant classiques, fours. |
| aM (Accompagnement Moteur) | Protège uniquement contre les courts-circuits. Il supporte les pics de courant au démarrage. | Moteurs, transformateurs, climatiseurs. Ne protège pas des surcharges. |
| Ultra-rapide (ou semi-conducteurs) | Réagit très vite à la moindre surintensité. Très sensible. | Protection des composants électroniques fragiles : variateurs de vitesse, onduleurs. |
| Temporisé / Retardé | Supporte une surcharge temporaire sans griller. Similaire au aM. | Circuits avec des appareils qui demandent beaucoup de courant au démarrage. |
Le calibre (en Ampères) et le pouvoir de coupure sont aussi des éléments importants. Le calibre doit correspondre à l’intensité maximale que le circuit peut supporter. Le pouvoir de coupure indique l’intensité maximale du court-circuit que le fusible peut couper en toute sécurité.
Fusible vs Disjoncteur : Quelle est la Différence ?
On confond souvent fusible et disjoncteur car ils ont la même mission : protéger un circuit électrique. Pourtant, leur fonctionnement et leur utilisation sont très différents. Le disjoncteur est la solution moderne privilégiée dans les logements neufs, mais le fusible reste très présent.
La différence principale est simple : le fusible est à usage unique, tandis que le disjoncteur est réarmable. Quand un fusible grille, vous devez le jeter et le remplacer. Quand un disjoncteur se déclenche, il suffit de remonter son levier une fois le problème résolu.
Voici un comparatif pour bien comprendre les avantages et inconvénients de chacun.
| Caractéristique | Fusible | Disjoncteur |
|---|---|---|
| Mode d’action | Se détruit par fusion du filament. | Se déclenche via un mécanisme interne (thermique ou magnétique). |
| Réutilisation | Non (usage unique). Doit être remplacé après chaque coupure. | Oui (réarmable). Il suffit de remonter le levier. |
| Coût à l’unité | Très faible (quelques centimes à quelques euros). | Plus élevé (plusieurs dizaines d’euros). |
| Indication de défaut | Pas toujours évident. Parfois un témoin visuel coloré. | Très clair : le levier est en position « off ». |
| Fiabilité | Très fiable car le mécanisme de fusion est simple et infaillible. | Fiable, mais un mécanisme peut s’user ou se bloquer avec le temps. |
| Usage actuel | Installations anciennes, automobile, appareils électroniques spécifiques. | Obligatoire dans les installations domestiques neuves (norme NF C 15-100). |
Questions Fréquentes sur les Fusibles (FAQ)
Voici les réponses aux questions les plus courantes sur l’utilisation et la gestion des fusibles.
Comment savoir si mon fusible est grillé ?
Il y a plusieurs méthodes pour vérifier si un fusible est la cause de la panne :
- L’inspection visuelle : Si votre fusible est en verre, regardez le filament à l’intérieur. S’il est coupé ou noirci, le fusible est grillé.
- Le témoin mécanique : Certains modèles de porte-fusible ont une pastille de couleur qui s’éjecte quand le fusible fond. Si vous voyez le point rouge, c’est qu’il faut le changer.
- Le multimètre : C’est la méthode la plus fiable. Réglez l’appareil en mode continuité (celui qui fait « bip »). Placez les deux bornes du multimètre sur chaque extrémité du fusible. S’il émet un bip, il est bon. S’il reste silencieux, il est mort.
Pourquoi un fusible saute-t-il ?
Un fusible ne saute jamais sans raison. C’est le signe d’un problème sur le circuit électrique. Les deux causes principales sont :
- Une surcharge : Vous avez branché trop d’appareils en même temps sur le même circuit. Par exemple, un radiateur électrique, un fer à repasser et un micro-ondes sur la même multiprise.
- Un court-circuit : Un de vos appareils est défectueux ou un câble est endommagé. Le courant ne suit plus son chemin normal, ce qui crée une surintensité brutale.
Avant de remplacer le fusible, essayez d’identifier et de résoudre la cause du problème pour éviter qu’il ne saute à nouveau.
Peut-on remplacer un fusible par un modèle d’ampérage plus élevé ?
NON, JAMAIS. C’est une pratique extrêmement dangereuse. Un fusible est calibré pour protéger des fils d’une section donnée. Si vous remplacez un fusible de 10A par un 20A, vous autorisez un courant deux fois plus élevé à passer dans des câbles non prévus pour.
Le fusible ne jouera plus son rôle. Les fils vont surchauffer, leur isolant en plastique peut fondre et cela peut provoquer un incendie dans vos murs. Remplacez toujours un fusible grillé par un modèle strictement identique en calibre (Ampères) et en taille.
Les fusibles sont-ils encore utilisés dans les logements neufs ?
Dans les installations domestiques neuves ou lors d’une rénovation majeure, l’utilisation de fusibles est désormais interdite par la norme NF C 15-100. Cette norme impose l’installation de disjoncteurs pour la protection des circuits.
Cependant, les fusibles restent très présents dans des millions de logements plus anciens. Ils sont aussi largement utilisés dans d’autres domaines comme l’automobile (chaque voiture en a une boîte pleine), l’industrie et pour protéger des appareils électroniques spécifiques.
Le fusible est un composant de sécurité simple, peu coûteux et très efficace. Son rôle est de se sacrifier pour protéger vos appareils et, surtout, pour prévenir les risques d’incendie liés à un problème électrique. Il coupe le courant en cas de surcharge ou de court-circuit.
Retenez la règle la plus importante : remplacez toujours un fusible grillé par un modèle de même calibre et de même type. Ne le remplacez jamais par un modèle plus puissant, car cela annulerait sa protection et mettrait votre sécurité en danger.
