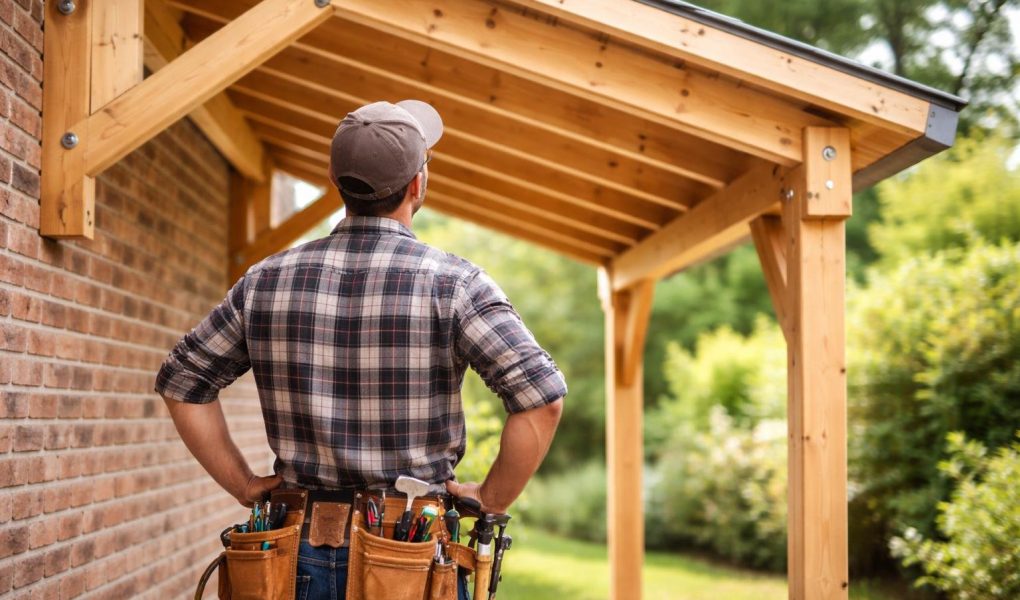

Vous voulez construire un garage, une pergola ou une extension contre votre maison ? Vous vous demandez comment fixer solidement une charpente monopente sur un mur qui existe déjà ? C’est une question importante pour assurer la solidité et la durée de votre projet.
Ce guide vous explique tout, étape par étape. Nous verrons comment fixer votre charpente monopente contre un mur, du choix du bois jusqu’à la pose, en passant par les règles à connaître. Vous aurez toutes les informations pour bien préparer votre chantier.
L’Anatomie d’une Charpente Monopente Adossée : Les Composants
Avant de commencer, il faut connaître les pièces principales d’une charpente adossée. Pensez-y comme à un squelette. Chaque pièce a un rôle précis pour que la structure soit solide et supporte le poids du toit.
Voici les éléments que vous allez manipuler :
- Le mur porteur : C’est le mur de votre maison sur lequel toute la structure va s’appuyer. Il doit être sain et solide.
- La panne muralière (ou faîtière) : C’est la poutre en bois fixée horizontalement en haut de la pente, directement sur le mur porteur. C’est la pièce maîtresse qui soutient le haut des chevrons.
- Les chevrons : Ce sont les pièces de bois inclinées qui forment la pente du toit. Ils sont fixés entre la panne muralière et la panne sablière. Ils supportent directement la couverture (tuiles, bac acier…).
- La panne sablière : C’est la poutre en bois située en bas de la pente. Elle soutient la partie basse des chevrons. Elle peut reposer sur des poteaux ou un muret.
- Les poteaux : Ils servent à soutenir la panne sablière si vous n’avez pas de mur bas sur lequel la poser.
Préparation et Réglementation : Ce qu’il Faut Savoir Avant de Commencer
Un projet de construction, même petit, demande un peu de préparation administrative. Ne sautez pas cette étape, elle vous évitera des problèmes plus tard. La première chose à faire est de vous renseigner auprès de votre mairie.
En général, les règles sont les suivantes :
- Pour une surface de moins de 5 m², aucune démarche n’est nécessaire.
- Entre 5 m² et 20 m² (ou 40 m² en zone urbaine avec un PLU), une déclaration préalable de travaux est suffisante.
- Au-delà de 20 m² (ou 40 m²), il vous faudra un permis de construire.
Le deuxième point technique est le calcul de la pente de votre toiture. La pente n’est pas un choix esthétique, elle est obligatoire pour assurer la bonne évacuation de l’eau de pluie. Elle dépend du type de couverture que vous choisirez et de votre zone géographique. Les règles sont définies dans les documents techniques unifiés (DTU).
Guide Pas-à-Pas : Comment Fixer votre Charpente au Mur
Maintenant que la préparation est faite, passons à la pratique. Fixer une charpente demande de la méthode et de la précision. Voici les étapes à suivre pour une pose solide et durable.
Étape 1 : Le Traçage et la Préparation du Mur Porteur
La première étape est de tracer l’emplacement de la panne muralière sur le mur de votre maison. Utilisez un niveau à bulle ou un niveau laser pour être sûr que votre trait est parfaitement horizontal. C’est ce trait qui va vous guider pour la fixation.
Vérifiez aussi que le mur est propre, plat et en bon état. S’il y a des fissures ou si le crépi est abîmé, il faut réparer avant de fixer quoi que ce soit. Une base saine est indispensable pour une fixation qui dure dans le temps.
Étape 2 : La Fixation de la Panne Muralière (ou Faîtière)
C’est l’étape la plus technique. La panne muralière doit supporter une bonne partie du poids du toit. Il existe deux solutions principales pour la fixer solidement au mur.
- Le scellement chimique : C’est la méthode la plus robuste, surtout pour les murs creux (parpaing, brique). On perce des trous dans le mur, on injecte une résine spéciale, puis on insère des tiges filetées. Une fois la résine sèche, la fixation est très résistante.
- Les sabots métalliques : C’est une solution plus simple et rapide pour les murs pleins. On fixe des sabots en métal dans le mur avec des chevilles adaptées, puis on vient poser la panne à l’intérieur.
Le choix dépend du type de mur que vous avez. Le scellement chimique est souvent recommandé car il répartit mieux la charge et offre une meilleure tenue.
Étape 3 : La Pose de la Panne Sablière
Une fois la panne muralière en place, il faut installer la panne sablière, celle qui se trouve en bas de la pente. Elle doit être parfaitement parallèle à la panne muralière.
Elle est généralement posée sur des poteaux en bois, eux-mêmes fixés au sol sur des platines métalliques scellées dans des plots en béton. Si votre projet s’appuie sur un muret, la panne sablière sera directement fixée dessus.
Étape 4 : L’Installation des Chevrons
Les chevrons font le lien entre la panne du haut et celle du bas. Il faut respecter un entraxe régulier, c’est-à-dire une distance constante entre chaque chevron (souvent entre 40 et 60 cm). Cet espacement permet de bien répartir la charge de la toiture.
Pour les fixer, vous pouvez utiliser des vis à bois de grande longueur, des équerres renforcées ou des sabots de charpente. Assurez-vous que chaque chevron est bien droit et solidement attaché aux deux pannes.
Étape 5 : Assurer l’Étanchéité entre le Mur et la Toiture
C’est un point à ne jamais négliger. La jonction entre votre nouvelle toiture et le mur de la maison est un point faible pour les infiltrations d’eau. Si l’étanchéité est mal faite, vous aurez des problèmes d’humidité à l’intérieur.
Quel Bois et Quelles Sections Choisir ? (Tableau Récapitulatif)
Le choix du bois et de ses dimensions (la section) est important. Une section trop faible risque de plier sous le poids de la neige ou la force du vent. Le dimensionnement dépend de la portée (la distance entre les appuis) et de la charge à supporter (poids des tuiles, neige, etc.).
Pour des projets courants comme un abri de jardin ou un garage, voici quelques sections de bois souvent utilisées. Ce sont des exemples, il est toujours utile de faire valider vos calculs par un professionnel ou un bureau d’études.
| Élément | Section courante | Entraxe max | Notes |
|---|---|---|---|
| Chevrons | 63 x 75 mm | 50 cm | Pour petites portées et couvertures légères. |
| Pannes | 75 x 225 mm | N/A | Pour une portée jusqu’à 4 ou 5 mètres. |
| Poteaux | 150 x 150 mm | N/A | Assure une bonne stabilité. |
Concernant le type de bois, le sapin ou l’épicéa traité classe 2 est un bon choix pour une charpente qui sera abritée. Si certaines parties sont exposées à la pluie, il faudra prévoir un bois de classe 3 ou 4. Des pièces comme les bastaings de type 63×175 mm sont souvent utilisés pour réaliser les pannes.
FAQ – Questions Fréquentes sur la Charpente Monopente
Quelle est la pente minimale pour une toiture monopente ?
La pente minimale dépend de votre couverture et de votre région. Pour du bac acier, c’est environ 5-10%. Pour des tuiles plates, ça peut monter à 35% ou plus. Vérifiez toujours les recommandations du fabricant de votre couverture.
Puis-je me passer de pannes intermédiaires ?
Oui, sur de petites portées (moins de 4-5 mètres), une panne muralière (faîtière) et une panne sablière suffisent. Si la portée est plus grande, il faudra prévoir une panne intermédiaire pour éviter que les chevrons ne fléchissent.
Comment isoler une toiture monopente adossée ?
L’isolation se place généralement entre les chevrons. Vous pouvez utiliser de la laine de verre, de la laine de roche ou des isolants biosourcés. Pensez à installer un pare-vapeur côté intérieur pour protéger l’isolant de l’humidité.
Faut-il obligatoirement un professionnel ?
Si vous êtes un bon bricoleur et que le projet est simple (petit auvent, pergola), c’est possible de le réaliser soi-même. Pour une extension de maison ou un garage, il est fortement conseillé de faire appel à un charpentier. Il garantit la solidité de l’ouvrage et possède les assurances nécessaires.
